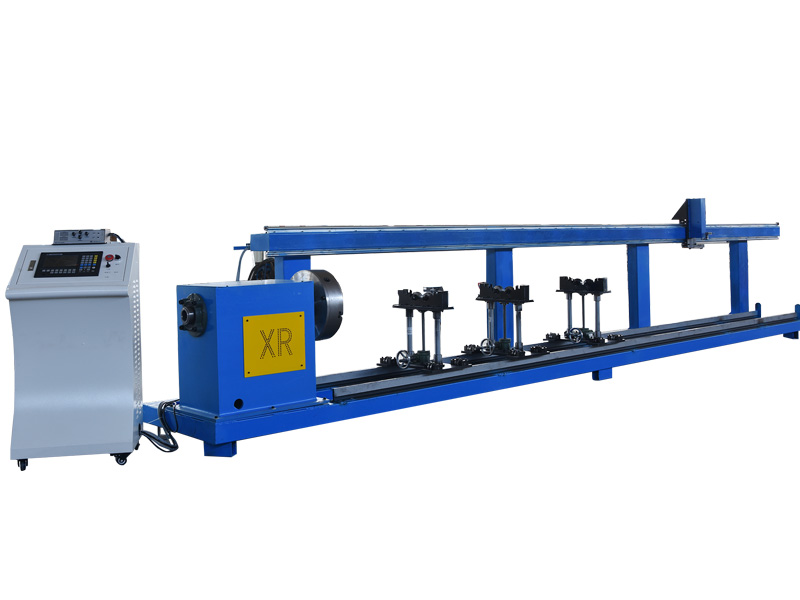

相貫線數控切割機

　　一、機型特點

　　為滿足用戶進行圓管的相貫線切割機，武漢拓晟研發生產了專用數控相貫線切割機。

　　其最大特點：適用于大批量專業相貫線切割;生產效率高，切割穩定，精度好。

　　專用數控相貫線切割機功能：

　　1、能在主管上切割多個不同方向、不同直徑的圓柱相貫線孔，滿足支管軸線與主管軸線偏心和非偏心的垂直相交的條件。

　　2、能在支管端部切割圓柱相貫線端頭，滿足支管軸線與主管軸線偏心和非偏心的垂直相交、傾斜相交的條件。

　　3、能在圓管端部切割斜截端面。

　　4、能在圓管上切割焊接彎頭，“蝦米節”兩端斜截斷面。

　　5、能切割與環形主管相交的支管相貫線端頭。

　　6、能切割變角度坡口面。

　　7、能在圓管上切割方孔、腰形孔。

　　8、能進行鋼管截斷。

　　二、基本配置

　　機械部分

　　1、切割機主機導軌長度　3000mm(可3米/節加長)

　　2、相貫線部件導軌長度　3000mm(可3米/節加長)

　　3、數控割炬　1套

　　4、自動點火　1套

　　5、氣路管帶裝置　1套

　　6、縱向驅動方式　齒輪齒條

　　7、管路傳動方式　橫向拖鏈

　　8、火焰切割氣體　氧、乙炔(或氧、丙烷)

　　9、等離子　可選配達到切割壁厚的等離子電源

　　電控部分

　　10、數控系統　 武漢拓晟

　　11、驅動系統/電機　國產或選配進口

　　三、主要技術指標

　　切割范圍　1、最大有效切割直徑　1000mm

　　2、最小有效切割直徑　30mm

　　(本機型有效切割直徑：50-600mm)

　　切割指標　3、數控火焰切割壁厚　6-180mm

　　4、數控等離子切割壁厚　根據等離子電源決定

　　機器性能　5、割炬升降距離　230mm

　　6、整機運行速度　0-3500mm/min

　　7、設定速度誤差　≤±5%
